板式机组主要由混合罐、循环泵、回水加压泵、温控装置、控制仪表及控制柜等部分构成。本机组换热效率高,制造成本低,节能效果显著,器主要特征在于一次高温水和低温二次水在混合罐中之直接混合换热,并充分利用一次水的压力,最大限度的降低二次水的循环水泵功率。

一、换热机组

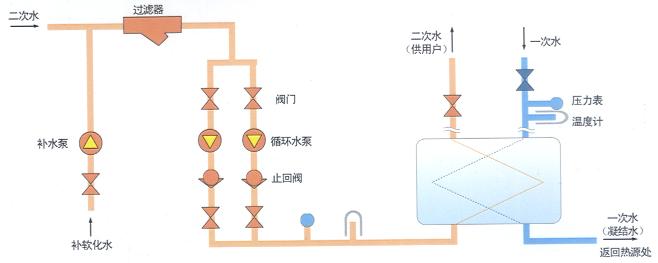

1.热交换机组原理图

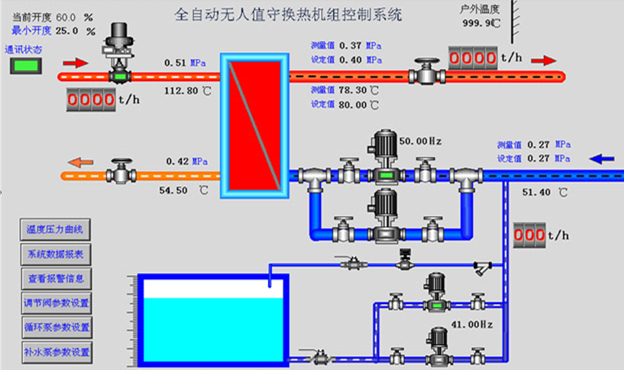

2.全自动无人值守换热机组功能图

3.换热机组装置配置:
汽一水换热机组(300℃以下燕汽水一95℃/70~C’
水一水换热机组(130℃/80℃一95"C/70℃)
生活用水换热机组(95"C/70℃一10"C/60℃)
供冷换热机组(7℃/13℃一8℃/14℃)
组合装置多台并联(各种类型的不同组台)
【注:每种机组都可以根据用户的需要实现手动或自动


4.换热机组产品范围:
工作温度:300℃以下的蒸汽或水
工作压力:2.0MPa以下
供热适用干单一家庭到供热小区

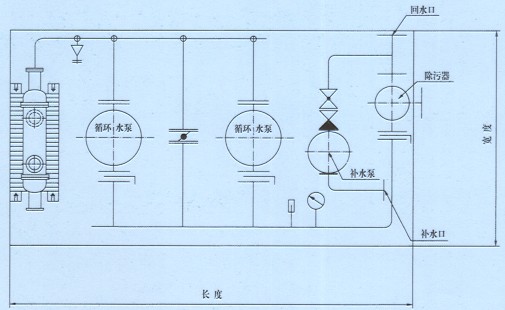

5.高效智能板式水-水换热机组


蒸汽或高温水在温控阀控制下,按供热系统所需流量送入换热器,换热器以间接换热方式将热用户的采暖(空调)回水加热;被加热水首先流经不锈钢芯除污器,再经循环泵进入换热器被加热后供用户使用,周而复始。一次热媒在换热器换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充,确保系统压力稳定、正常运行。

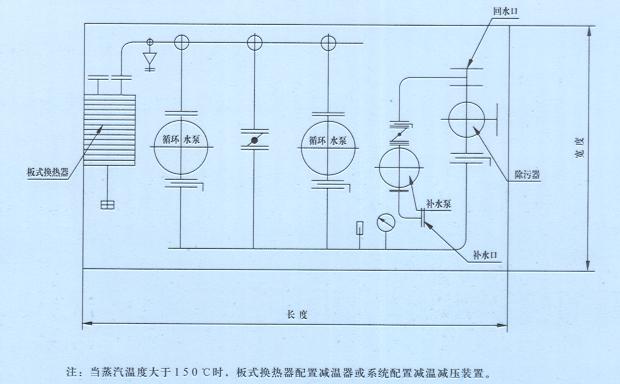

6.高效智能板式汽-水换热机组


二、换热机组简介
  该产品适应于住宅、机关、厂矿、医院、宾馆、学校等场合的采暖、洗澡和空调系统。整体式换热机组既可用于水—水交换,也可用于汽—水交换。该机组是由换热器、循环泵、补水泵、电控柜、过滤器、底座、管路、阀门、仪表等组成,并可加装自动定压补水装置、水处理设备、水箱、水泵变频控制、温控阀、远程通讯控制等,从而构成一个完整的热交换站。该机组具有标准化、模块化的设计,配置齐全,安装方便、高效节能,已广泛应用于小区集中供热、中央空调、生活用水、企业生产工艺用水等系统中。


三、换热机组特点
采用工控计算或智能化温度调节器使供水温度智能控制.即供水温度按程序设定可随室外环境温度,标准间温度和时间而变化.供热质量高、节能。
工控计算机显示、储存打印各种运行参数,包括:热媒流量、热媒温度、热媒压力、供热量、室外温度、标准间温度、供水温度、凝结水温度、供水压力等。
汽水换热时,设凝结水换热段及凝结水温度控制,充分利用凝结水热量。
系统补水采用变频控制,自动补水、稳压。

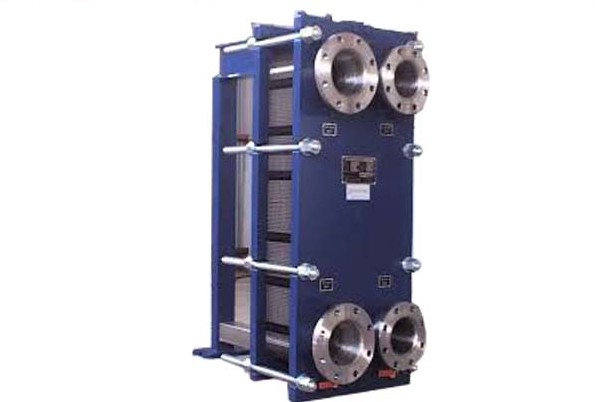

采用高性能的不锈钢板式换热器,机组体积小,占地面积小。
循环水泵可变频、变量运行。
标准模块化设计,可根据用户情况,灵活选择控制内容,减少投资。
运行参数集中数显,方便可靠。
BJ板式换热机组结构紧凑,选用我公司设计制造的能效比高,体积小的板式换热器,水泵采用进门或国产优质立式水泵等,故结构紧凑,所需安装使用空间小。
使用操作简单,安装维护方便。换热机组的控制和调节采用进Ll或同产名优品牌的控制元件和系统,工作可靠、性能优良.自动化程度高。只需简单培训,即可掌握换热机组的操作。
B J板式换热机组为系列产品,品种多样,型号齐全,用户可根据需求进行选择。我公司还生产具有复合功能的机组(采暖+生活热水、采暖+空凋、卒调+生活热水、采暧+生活热水+空调),使用同一热源.在·个机组E用几台板式换热器生产不同温度和不同用途的热水。所以SBJ板式换热机组具有多样性和灵活性.能够完全满足用厂1的热交换需求.

四、换热机组工作原理
 1、机组工作流程(以采暖系统为例)
换热机组包括一次侧,二次侧及补水系统三部分。一次侧为热源,_二次侧为热用。一次侧热源通过板式换热器将热量传至_二次侧,二次侧设有循环水泵,可以将热量源源不断地传至用户。补水系统与二次侧的用厂t回水相连接,用f:补充_二次侧循环中损失的水,并维持系统压力的稳定。
 2、供水温度控制原理
机组配有独立的控制系统,根据用户的不『川要求,可以完成从流量调节到数据采集、分析的功能,从而达到调节用户供水温度,满足审内采暖及舒适度的要求。

五、换热机组用途
   适用于汽一水换热,水一水换热等况条件。是热电集中供热、锅炉区域供热.利用工业余热供热系统理想的换热设备。可厂泛应用寅馆、饭店、商厦、写字楼、居民小区、企事业单位等的采暖供热,空气调节系统供热和生活热水供应等.提供满足生产工艺要求和温暖舒适的工作生活环境。

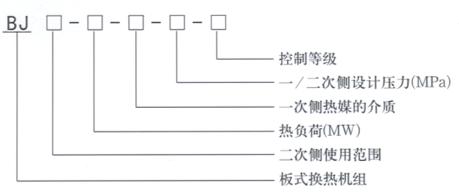

六、换热机组型号说明



说明:B J表示板式换热器和机组
第二位表示二次侧使用范围:生活热水系统一“S”;空调系统一“K”;散热采暖系统一“C”;
地板辐射采暖系统一“F”;当二次侧使用范围有两种以上时,字母之间用“.”隔开。
第三位表示热负荷。
第四位表示一次侧热媒的介质:热水一”R”;蒸汽一“Q”;冷水一“L”。
第五位表示一、二次侧设计压力。
第六位表示控制等级,按表分为两级。

七、换热机组订货须知
机组一般允许使用的最高温度为≤300℃,工作压力为≤2.0Mpa。
用户可根据供热源、供热量(或供热面积)、流量及其它使用条件,依照性能参数表白行选择机组型号,也可委托我公司选型。我公司还可根据您的具体工况和要求进行单独设计和制造。
 定货时请填写全机组的型号,注明换热量、流量、扬程和水泵启动方式,以保证机组使用效果。
 用户如对机组的技术性能、配置、外形尺寸、接管方向等有具体工况的特殊要求进,请在合同中注明。
 本机组出厂前均已完成水压试验,试验压力可按设计及用户要求进行。
 【恒力达免费为用户厂家提供咨询和优质的选型方案。

八、换热机组产品参数
高效智能板式换热机组选择参数
Δ   设计选型的简化计算方法:
① 热流量:
Q = qv1P1CP1(T1-T2)/3.6 = qv2P2CP2(t1-t2)/3.6 (W)
其中:Q-热流量,W,1kcal/h=1.163w
qv1 -热介质的流量,m3/h     qv2 -冷介质的流量,m3/h
P1 -热介质的密度,Kg/m3     P2 -冷介质的密度, Kg/m3
CP1-热介质的比热容(KJ/Kg·℃)      CP2 -冷介质的比热容(KJ/Kg·℃)
T1-热介质的进口温度,℃      T2-热介质的出口温度,℃
t1-冷介质的进口温度,℃      t2-冷介质的出口温度,℃
② 对数平均温差:
T1-t2  ≠  T2-t1
 △tm = [(T1-t2)-(T2-t1)]/ ln[(T1-t2)/(T2-t1)]  ℃
T1-t2  =  T2-t1
  △tm = [(T1-t2)+(T2-t1)]/ 2  ℃
③ 换热面积:
F = Q/(0.8-0.9)K·△tm  (m2)
其中:K-总传热系数,w / m2·℃
当板间流速为0.3-0.5m/s时,可按下面估计:
水(汽)-水:K=3000-7000
水(汽)-油:K=400-1000
油-油:K=175-400
④ 板间流速:
Vb = qv/3600 Asn
其中:qv-介质流量,m3/h
As-板间流道横截面积m2
n-每一流程的流道数
⑤ 流经板式换热器产生的压力降△P,对于水来说当板间流速不大于0.4m/s时,△P≤0.05Mpa。
⑥ 流道组合:
根据板间流速、温差条件和工艺条件,可将板式换热器装成单流程或多流程。一般温差大于对数平均温差1.8备的介质应采用多流程。板间流速的适合值为0.3-0.5m/s,流速太低时应采用二流程或多流程。

九、换热机组厂家推荐

江苏恒力达机械有限公司,位于江苏省中部,地处闻名华夏的鱼米之乡---兴化;水陆交通便利。我公司拥有12年的换热器生产制造经验,是江苏省民营科技企业、国家太阳能光热产业技术创新战略联盟、中国液压气动密封件工业协会会员单位、中国城镇供热协会团体会员,是由一支多年从事换热器设备研究、设计、制造、经营、管理的专业团队组成,集设计、制造、销售、服务于一体的生产企业。我公司注册资本5008万元人民币、建筑面积约18000平方米。主营产品:换热器,板式换热器,列管换热器,管壳式换热器,换热机组,冷却器
